Информация о сущностях и связях (уровень 1)


На этом уровне мы рассматриваем сущности и связи. Сущность (entity) – это предмет, который может быть идентифицирован некоторым способом, отличающим его от других предметов. Примерами сущности являются конкретный человек, компания или событие . Связь (relationship) – это ассоциация, устанавливаемая между сущностями. Например, отец-сын – это связь между двумя сущностями человек.

База данных предприятия содержит информацию о сущностях и связях, которые представляют интерес для этого предприятия. В базу данных предприятия не может быть занесено полное описание сущности или связи. Невозможно (и, по всей видимости, не обязательно) сохранять всю потенциально доступную информацию о сущностях и связях. Далее мы будем рассматривать только те сущности и связи (и информацию о них), которые должны войти в проект базы данных.

2.2.1 Сущность и множество сущностей. Пусть e обозначает некоторую сущность, которая существует в нашем воображении. Каждая сущность относится к некоторому отличному от других множеству сущностей (entity set), такому как EMPLOYEE, PROJECT или DEPARTMENT. С каждым множеством сущностей связывается предикат, позволяющий проверить, принадлежит ли данная сущность данному множеству. Например, если мы знаем, что сущность относится к множеству сущностей EMPLOYEE, то мы также знаем, что эта сущность обладает свойствами, общими с другими сущностями из множества сущностей EMPLOYEE. В число этих свойств входит упомянутый выше предикат. Пусть Ei обозначает множество сущностей. Заметим, что множества сущностей не обязаны быть непересекающимися. Например, сущность, принадлежащая множеству сущностей MALE-PERSON (МУЖЧИНЫ), принадлежит также и множеству сущностей PERSON (ЛЮДИ). В этом случае MALE-PERSON является подмножеством PERSON.

2.2.2 Связь, роль и множество связей. Рассмотрим ассоциации сущностей. Множество связей (relationship set) Ri – это математическое отношение [5] между n сущностями, каждая из которых относится к некоторому множеству сущностей:


{[e1, e2, ...,en] | e1 ∈ E1, e2 ∈ E2, ..., en ∈ En},

и каждый кортеж сущностей, [e1, e2,...,en], является связью (relationship). Заметим,что в этом определении Ei не обязаны быть различными наборами. Например, marriage (брак) – это связь между двумя сущностями из набора сущностей PERSON (ЧЕЛОВЕК).

Роль (role) сущности в связи – это функция, которую сущность выполняет в данной связи. Husband (муж) и wife

(жена) – это роли. Упорядочивание сущностей в определении связи (заметим, что использовались квадратные скобки) может отсутствовать, если в связи явно указаны роли сущностей: (r1/e1, r2/e2 ,..., rn/en), где ri – это роль сущности ei в данной связи.

2.2.3 Атрибут, значение и множество значений. Информацию об сущности или связи получают путем наблюдения или измерения и выражают множеством пар атрибут-значение. 3, red, Peter

и Johnson – это значения. Значения классифицируются в различные множества значений (value sets), такие как FEET, COLOR, FIRST-NAME и LAST-NAME. С каждым множеством значений связывается предикат для проверки того, принадлежит ли значение этому множеству. Значение из некоторого множества значений может быть эквивалентно другому значению из другого множества значений. Например, 12 из множества значений INCH (ДЮЙМЫ) эквивалентно 1 в множестве значений FEET (ФУТЫ).

Атрибут (attribute) может быть формально определен как функция, отображающая множество сущностей или множество связей в множество значений или декартово произведение множеств значений:

f: Ei or Ri → Vi or Vi1 × Vi2 × ... × Vin

На рис. 2 показано несколько атрибутов, определенных на множестве сущностей PERSON. Атрибут AGE (ВОЗРАСТ) производит отображение в множество значений NO-OF-YEARS (ЧИСЛО-ЛЕТ). Атрибут может задавать отображение в декартово произведение множеств значений. Например, атрибут NAME (ПОЛНОЕ-ИМЯ) задает отображение в множества значений FIRST-NAME (ИМЯ) и LAST-NAME (ФАМИЛИЯ).




Заметим, что несколько атрибутов могут задавать отображение одного и того же множества сущностей в одно и то же множество значений (или одну и ту же группу множеств значений). Например, атрибуты NAME (ПОЛНОЕ-ИМЯ) и ALTERNATIVE-NAME (ДРУГОЕ-ПОЛНОЕ-ИМЯ) задают отображение из множества сущностей EMPLOYEE в множества значений FIRST-NAME и LAST-NAME. Тем самым, атрибут и множество значений являются разными понятиями, хотя в некоторых случаях они могут иметь одно и то же имя (например, атрибут EMPLOYEE-NO (НОМЕР-СЛУЖАЩЕГО) задает отображение из EMPLOYEE (СЛУЖАЩИЕ) в множество значений EMPLOYEE-NO (НОМЕР-СЛУЖАЩЕГО)). Это различие не является явным в сетевой модели и во многих существующих системах управления данными. Заметим также, что атрибут определяется как функция. Следовательно, он отображает данную сущность в одно значение (или один кортеж значений в случае декартова произведения множеств значений).

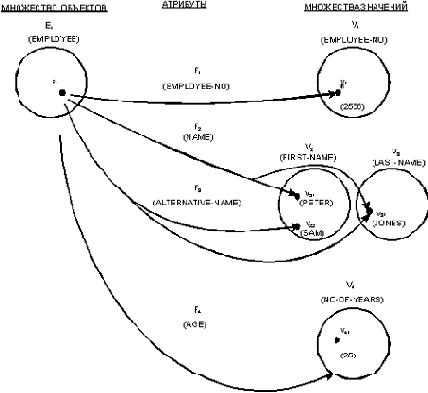

Рис. 2. Атрибуты, определенные на множестве сущностей PERSON

Заметим, что связи также имеют атрибуты. Рассмотрим множество связей PROJECT-WORKER (ИСПОЛНИТЕЛЬ-ПРОЕКТА) (рис. 3). Атрибут PERCENTAGE-OF-TIME (ПРОЦЕНТ-ВРЕМЕНИ), представляющий долю времени, выделенную конкретному служащему на конкретный проект,– это атрибут, определенный на множестве связей PROJECT-WORKER. Он не является ни атрибутом сущности EMPLOYEE, ни атрибутом сущности PROJECT, так как его смысл зависит и от служащего, и от проекта. Понятие атрибута связи важно для понимания семантики данных и определения функциональных зависимостей между данными.

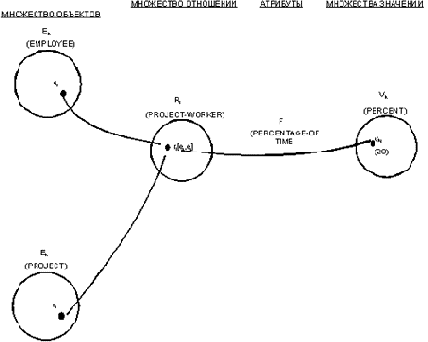

Рис. 3. Атрибуты, определенные на множестве связей PROJECT-WORKER

2.2.4 Концептуальная структура информации. Теперь мы обсудим, как можно организовать информацию о сущностях и связях. В этой статье предлагается метод разделения информации о сущностях и информации о связях. Мы покажем, что такое разделение полезно для идентификации функциональных зависимостей между данными.

На рис. 4 в форме таблицы приведена информация о сущностях в множестве сущностей.


Каждая строка значений относится к одной и той же сущности, а каждый столбец относится к множеству значений, которое, в свою очередь, относится к атрибуту. Порядок строк и столбцов не является существенным.

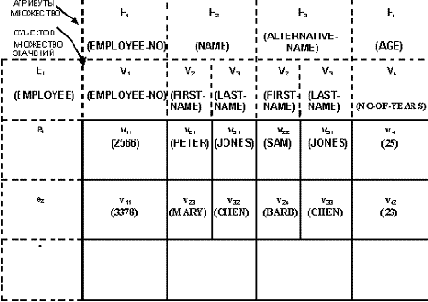

Рис. 4. Информация о сущностях из множества сущностей (табличная форма)



Рис. 5. Информация о связях из множества связей (табличная форма)

На рис. 5 приведена информация о связях в множестве связей. Заметим, что каждая строка значений относится к связи, которая указывается группой сущностей, каждая из которых имеет определенную роль и принадлежит определенному множеству сущностей.

Заметим, что на рис. 4 и 2 (а также на рис. 5 и 3) представлены различные формы одной и той же информации. Форма таблицы используется для упрощения связывания с реляционной моделью.
