Структура информации (уровень 2)


Сущности, связи и значения на уровне 1 (см. рис. 2-5) являются концептуальными объектами, существующими в нашем воображении (т.е. мы находились в концептуальной сфере). На уровне 2 мы рассматриваем представления концептуальных объектов. Мы предполагаем, что существуют непосредственные представления значений. Далее мы опишем, как можно представить сущности и связи.

2.3.1 Первичный ключ. На рис. 2 значения атрибута EMPLOYEE-NO могут использоваться для идентификации сущностей в множестве сущностей EMPLOYEE, если у каждого служащего имеется уникальный номер служащего. Возможно, для идентификации сущностей в множестве сущностей понадобится более одного атрибута. Возможно также, что для идентификации сущностей будут использоваться несколько групп атрибутов. По существу, ключ сущности (entity key) – это группа атрибутов, такая, что отображение из множества сущностей в соответствующую группу множеств значений является взаимнооднозначным отображением. Если не удается найти такое отображение на доступных данных, или если желательна простота в идентификации объектов, то можно искусственно определить атрибут и множество значений, чтобы добиться наличия взаимнооднозначного отображения. В случае существования нескольких ключей обычно выбирается семантически значимый ключ в качестве первичного ключа сущности (entity primary key – PK).

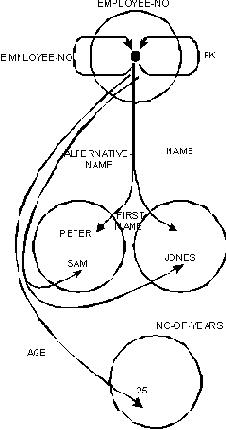

Рис. 6. Представление сущностей значениями (номерами служащих)

Рис. 6 получен слиянием множества сущностей EMPLOYEE с множеством значений EMPLOYEE-NO с рис. 2. Обратим внимание на некоторые семантические следствия рис. 6. Каждое значение в множестве значений EMPLOYEE-NO представляет сущность (служащего). Атрибуты задают отображение из множества значений EMPLOYEE-NO в другие множества значений. Заметим также, что атрибут EMPLOYEE-NO задает отображение множества значений EMPLOYEE-NO в само его.

2.3.2 Отношения сущность/связь. Информация о сущностях в множестве сущностей теперь может быть организована в форме, показанной на рис. 7.
Заметим, что рис. 7 похож на рис. 4, за исключением того, что сущности представлены значениями их первичных ключей. Вся таблица на рис. 7 представляет отношение сущностей (entity relation), а каждая строка представляет кортеж сущностей (entity tuple).

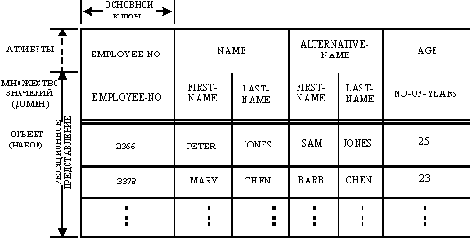

Рисунок 7. Регулярное отношение сущностей EMPLOYEE

Так как связь идентифицируется вовлекаемыми в нее сущностями, первичный ключ связи (primary key of a relationship) может быть представлен первичными ключами вовлеченных в связь сущностей. На рис. 8 вовлеченные сущности представлены их первичными ключами EMPLOYEE-NO и PROJECT-NO. Имена ролей задают семантический смысл значений в соответствующих столбцах. Заметим, что EMPLOYEE-NO – это первичный ключ вовлеченных в связь сущностей, а не атрибут связи. PERCENTAGE-OF-TIME – это атрибут связи. Таблица на рис. 8 представляет отношение связей

(relationship relation), а каждая строка значений – кортеж связей (relationship tuple).

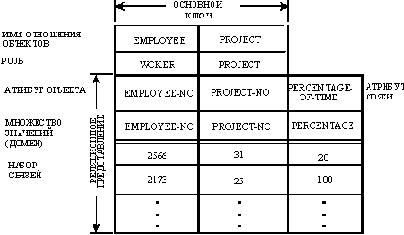

Рис. 8. Регулярное отношение связей PROJECT-WORKER

В некоторых случаях сущности в множестве сущностей нельзя уникально идентифицировать значениями их собственных атрибутов; следовательно, для их идентификации мы должны использовать связь(и). Например, рассмотрим сущности служащих-подчиненных

(dependent) и служащих-начальников (supporter): подчиненные идентифицируются своими именами и значениями основного ключа служащих-начальников (т.е. своими связями с этими служащими). Заметим, что на рис. 9 EMPLOYEE-NO не является атрибутом сущностей в множестве DEPENDENT, а представляет собой первичный ключ служащих, которые имеют подчиненных. Каждая строка значений на рис. 9 – это кортеж сущностей с EMPLOYEE-NO и NAME в качестве первичных ключей. Вся таблица является отношением сущностей.

Теоретически, для идентификации сущностей может использоваться любой вид связи. Для простоты мы ограничимся только одним видом связи: бинарными связями с отображением 1:n, в которых существование n сущностей на одной стороне связи зависит от существования одной сущности на другой стороне связи.


Например, один служащий может иметь n (n = 0, 1, 2,... ) подчиненных, и существование подчиненных зависит от существования соответствующего служащего-начальника.

Этот метод идентификации сущностей связями с другими сущностями можно применять рекурсивно до тех пор, пока не встретятся сущности, которые могут быть идентифицированы значениями своих собственных атрибутов. Например, первичный ключ департамента компании может состоять из номера департамента и первичного ключа отделения, который в свою очередь состоит из номера отделения и названия компании.

Следовательно, мы имеем две формы отношений сущностей. Если связи используются для идентификации сущностей, мы будем называть это слабым отношением сущностей (weak entity relation) (рис. 9). Если связи не используются для идентификации сущностей, мы будем называть это регулярным отношением сущностей (regular entity relation) (рис. 8). Если некоторые сущности в связи идентифицируются другими связями, мы будем называть это слабым отношением связей (weak relationship relation). Например, любые связи между сущностями DEPENDENT и другими сущностями приведут к образованию слабых отношений связи, так как сущность DEPENDENT идентифицируется своим именем и связью с сущностью EMPLOYEE. Проведение различия между регулярными и слабыми отношениями сущностей и связей будет полезно для поддержки целостности данных.



Рис. 9. Слабое отношение сущностей DEPENDENT
